在工業自動化控制系統中， 氣動切斷閥是常見的執行設備，用于截?cái)嗷蚪油ń橘|(zhì)的流動。其中，氣動薄膜式切斷閥和氣動活塞式切斷閥是兩種較為典型的類型，它們?cè)诙鄠€(gè)方面存在明顯的區別。

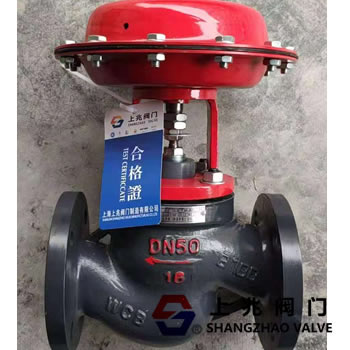

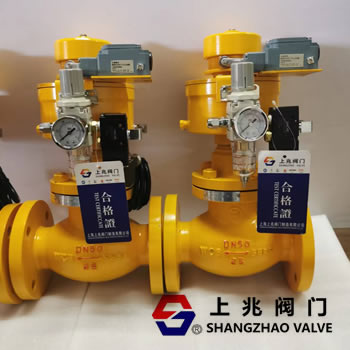

從結構原理上看，氣動薄膜式切斷閥主要由薄膜執行機構和閥組成。薄膜執行機構通過壓縮空氣作用在薄膜上，將壓力轉換為推力，推動閥桿使閥門開啟或關閉。其結構相對簡單，薄膜是關鍵部件，通常為橡膠材質，具有一定的柔韌性。而氣動活塞式切斷閥則由活塞執行機構和閥構成?；钊麍?zhí)行機構利用壓縮空氣推動活塞在氣缸內做直線運動，進而帶動閥桿實現閥門的動作?；钊c氣缸之間有密封裝置，保證氣壓的有效傳遞，結構相對復雜一些，但更為堅固耐用。
在輸出力方面，氣動活塞式切斷閥具有明顯優勢。由于活塞的面積可以設計得較大，在相同的氣壓作用下，能夠產生比氣動薄膜式切斷閥更大的推力。這使得氣動活塞式切斷閥更適合應用于高壓、大口徑的管道系統中，能夠可靠地切斷或接通高壓介質。相比之下，氣動薄膜式切斷閥的輸出力相對較小，一般適用于低壓、小口徑的場合，比如一些小型的化工生產裝置、小型供熱系統等。
動作速度上，氣動活塞式切斷閥響應更為迅速?；钊跉飧變?nèi)的運動較為靈活，能夠快速地完成開啟或關閉動作，這對于一些需要快速切斷介質的緊急情況非常重要，例如在化工生產中遇到危險情況時，需要迅速切斷原料供應。而氣動薄膜式切斷閥由于薄膜的變形和恢復需要一定時間，動作速度相對較慢，不過在一些對動作速度要求不高的場合，如一般性的流量調節和切斷，它也能滿足使用需求。
在穩定性和可靠性方面，兩者各有特點。氣動薄膜式 切斷閥結構簡單，零部件較少，出現故障的概率相對較低，維護也較為方便。但其薄膜容易受到介質溫度、壓力和化學性質的影響，長期使用可能會出現老化、破損等問題，影響閥門的正常工作。氣動活塞式切斷閥雖然結構復雜，但由于其部件較為堅固，密封性能好，在惡劣的工況條件下，如高溫、高壓、強腐蝕等環境中，能夠保持較好的穩定性和可靠性，不過其維護難度相對較大，對維護人員的技術要求較高。
成本也是選擇閥門時需要考慮的重要因素。氣動薄膜式切斷閥由于結構簡單，制造工藝相對容易，成本較低，對于一些預算有限的項目來說是一個經濟實惠的選擇。而氣動活塞式切斷閥由于其復雜的結構和較高的性能要求，制造成本較高，采購價格也相對較貴，但在對性能要求較高的關鍵場合，其投入是值得的。
氣動薄膜式切斷閥和氣動活塞式切斷閥在結構原理、輸出力、動作速度、穩定性、可靠性和成本等方面存在諸多區別。在實際應用中，需要根據具體的工況條件、工藝要求和經濟因素等綜合考慮，選擇最合適的切斷閥類型，以確保工業生產的安全、穩定和高效運行。 |
